Plaque froide tubulaire
Qu'est-ce que des plaques froides à tubes ?
Différents types de plaques froides à tubes
Caractéristiques des plaques froides à tubes
Points de conception des plaques froides à tubes
Considérations économiques
1、Le procédé de fabrication est simple, l'efficacité de production est élevée et le coût est relativement bas.
2、Il convient à la production en grande série.Production de masse
3、Walmate peut fournir des conseils professionnels et plus économiques en fonction de vos scénarios d'application spécifiques et de l'échelle de vos besoins.
Les plaques froides à tubes sont des dispositifs qui intègrent des tubes en cuivre, en aluminium ou en acier inoxydable dans un substrat, permettant de refroidir et de réduire la température par le mouvement d'un fluide. Leurs dimensions, formes et chemins fluidiques peuvent être personnalisés pour obtenir des performances thermiques optimales, et elles peuvent également bénéficier de traitements de revêtement sur mesure, de perçages et de filetage.

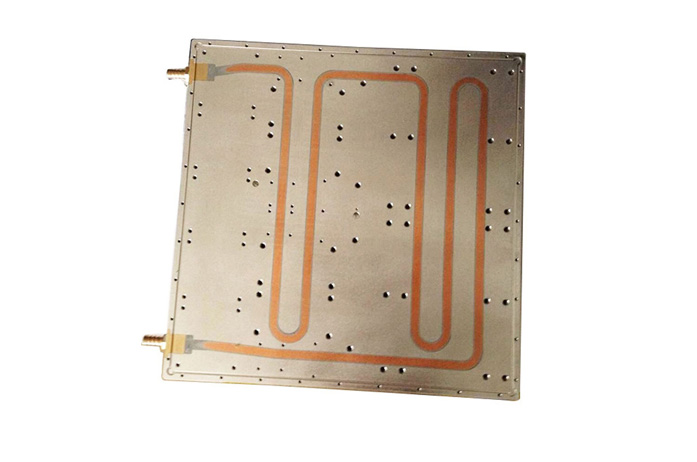

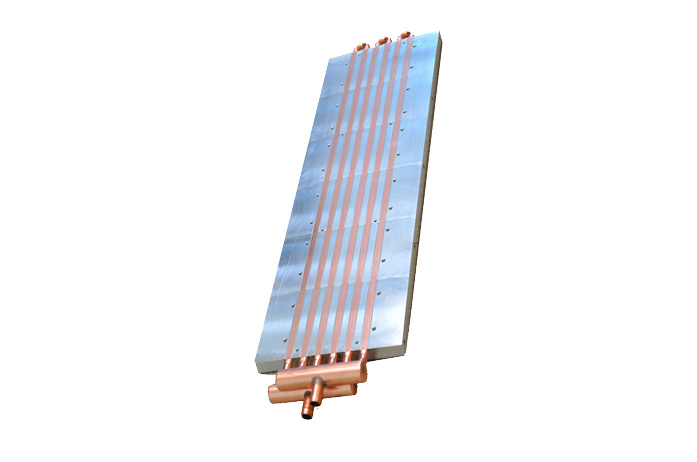

1、Plaques froides à tubes enterrés
La plupart sont des plaques en aluminium avec des tubes en cuivre enterrés. Tout d'abord, le panneau en aluminium est usiné à l'aide d'une fraiseuse CNC, puis le tube en cuivre courbé est pressé sur le panneau en aluminium avec une presse à emboutir, suivi du brasage et du soudage, puis le tout est usiné en plaque de refroidissement à eau.
Le processus de tube enterré se divise en deux types : le procédé de canalisation peu profonde et le procédé de canalisation profonde.
Le procédé de canalisation peu profonde consiste à insérer le tube en cuivre dans des rainures à l'intérieur du panneau en aluminium pour le déformer, puis à effectuer un usinage en surépaisseur à la surface.
Le procédé de canalisation profonde consiste à placer le tube en cuivre dans des rainures profondes du panneau en aluminium, avec un remplissage en résine époxy à haute conductivité thermique. Lorsque les exigences de différence de température du dispositif de refroidissement ne sont pas élevées, il peut être installé des deux côtés. Étant donné que l'épaisseur du tube en cuivre ne subit pas de traitement secondaire et qu'il est protégé par le remplissage, cela garantit la sécurité d'application.
2、Plaques de refroidissement liquide à souder
Convient à la méthode de plaque en cuivre + tube en cuivre, permettant de réduire l'épaisseur de la plaque et d'atteindre un effet de légèreté.
3、Plaques de refroidissement liquide tubulaires double face
Il y a des tubes entre les deux plaques, cette technique est simple et peu coûteuse. La combinaison peut être une plaque en aluminium + un tube en aluminium/cuivre/tube SUS.
1、Haute efficacité thermique:l'effet de refroidissement est assez bon, l'effet de répartition uniforme de la température est excellent, permettant un refroidissement rapide, idéal pour les applications exigeant une vitesse de refroidissement élevée.
2、Conforme à des conceptions plus complexes : les canaux peuvent être disposés de manière rationnelle selon la position de la source de chaleur, leur forme peut être réalisée en courbant les tubes, assurant une conception de dissipation thermique précise et évitant des différences de température excessives dans le système.
3、Autres: Il présente également des caractéristiques telles que la résistance à la corrosion, la résistance aux hautes températures et une dissipation thermique uniforme.
1、Choix du matériau de base: Il est préférable d'éviter d'utiliser deux métaux avec des potentiels électrochimiques très différents dans un même système pour réduire la corrosion électrochimique.
2、Choix du type de plaque froide: Ce choix doit être basé sur la structure du système de refroidissement liquide et sur la charge supportée.
3、Détermination du débit: Étant donné que les systèmes de refroidissement par eau sont généralement volumineux, une analyse par simulation de l'ensemble du système n'est pas réalisée. On commence par définir le débit du dissipateur thermique à refroidissement par eau, puis on ajuste la pompe en fonction de la résistance au flux du système correspondant. Une fois la quantité totale de chaleur et les paramètres de propriété du fluide déterminés, le débit et la variation de température sont inversement proportionnels.
1、Le procédé de fabrication est simple, l'efficacité de production est élevée et le coût est relativement bas.
2、Il convient à la production en grande série.Production de masse
3、Walmate peut fournir des conseils professionnels et plus économiques en fonction de vos scénarios d'application spécifiques et de l'échelle de vos besoins.
Les plaques froides à tubes sont des dispositifs qui intègrent des tubes en cuivre, en aluminium ou en acier inoxydable dans un substrat, permettant de refroidir et de réduire la température par le mouvement d'un fluide. Leurs dimensions, formes et chemins fluidiques peuvent être personnalisés pour obtenir des performances thermiques optimales, et elles peuvent également bénéficier de traitements de revêtement sur mesure, de perçages et de filetage.
