• Typ

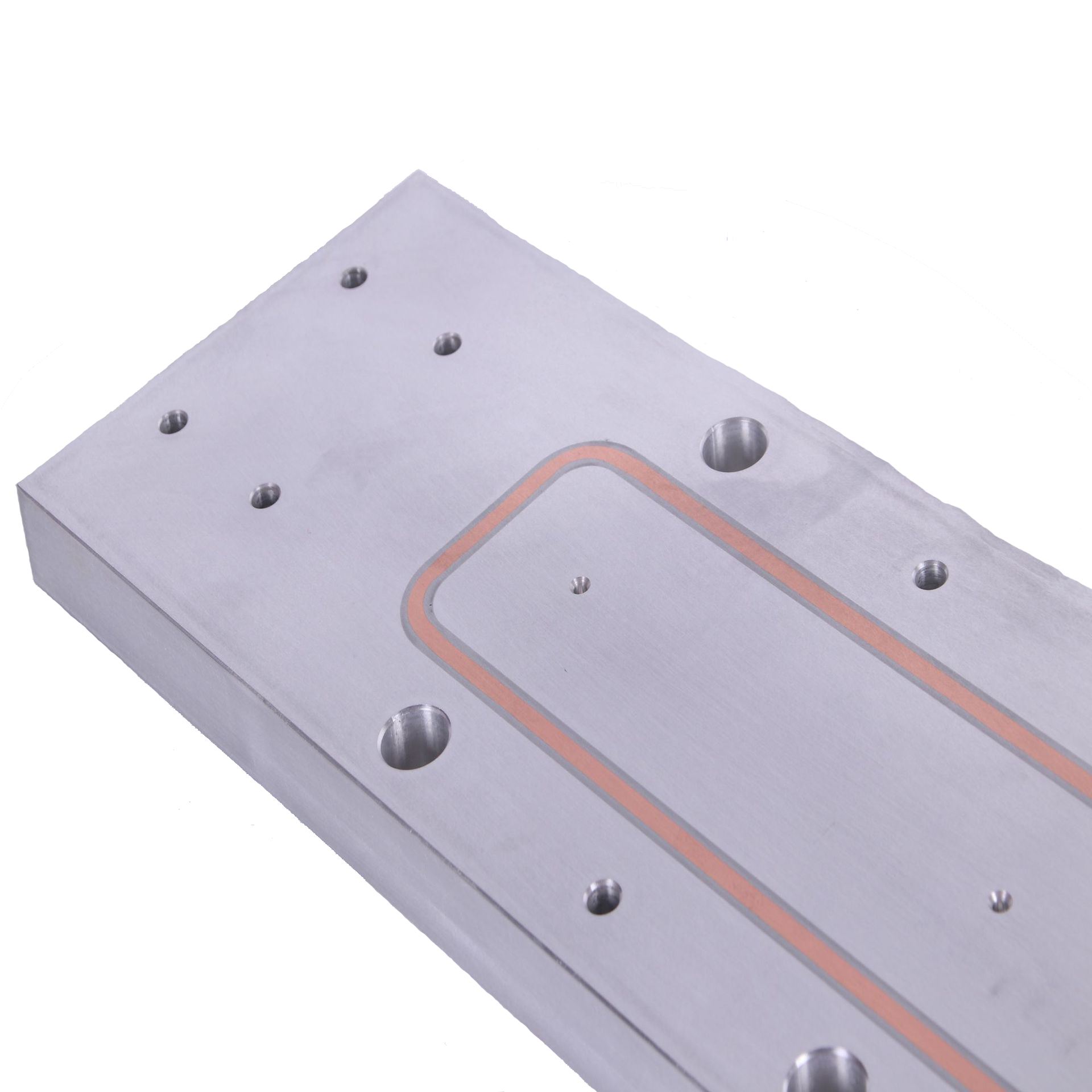

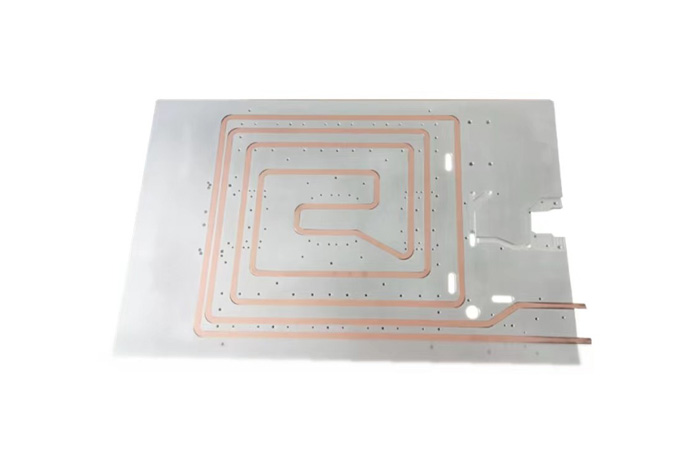

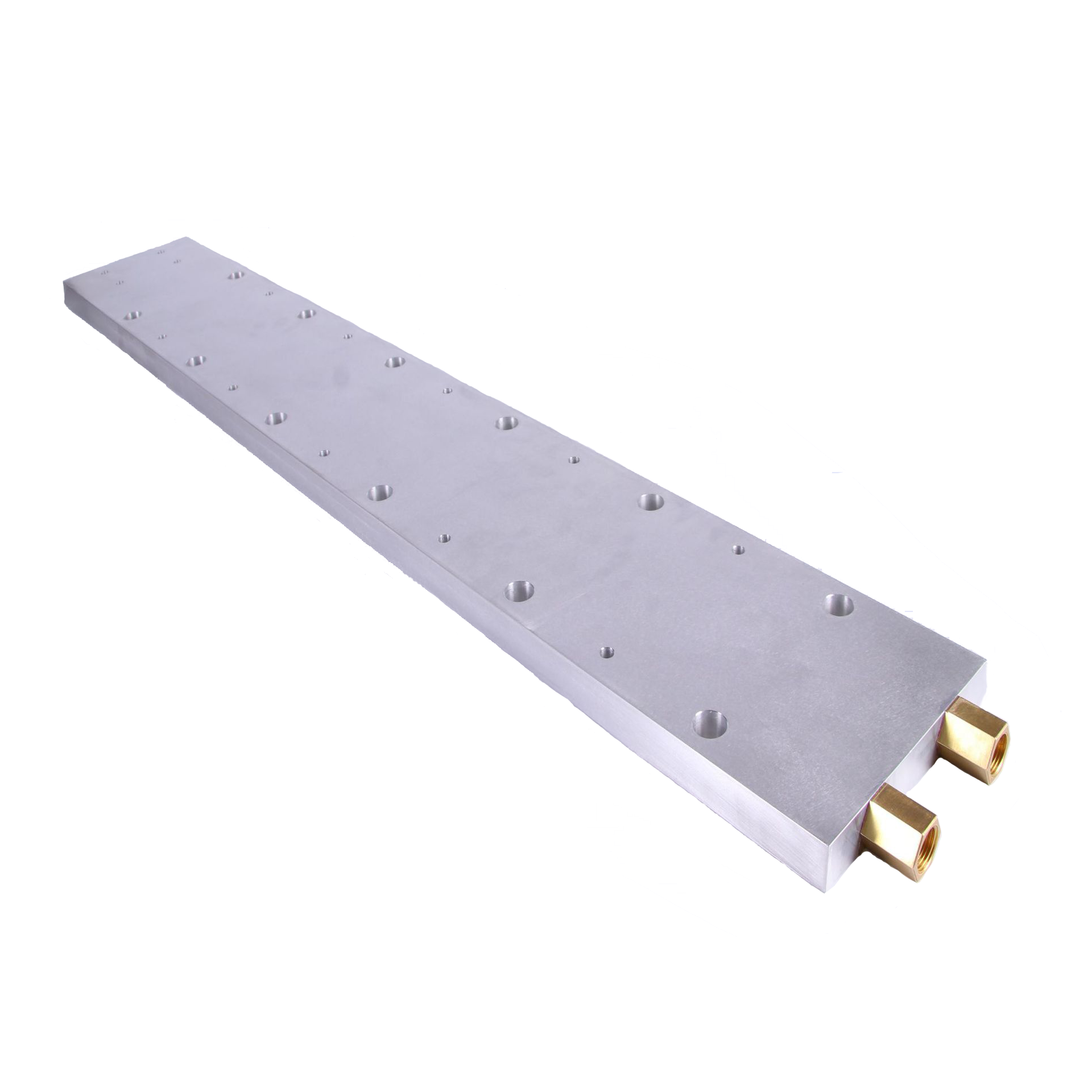

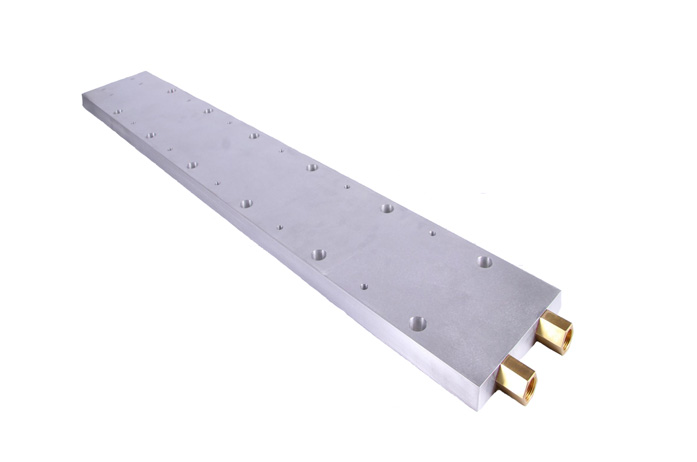

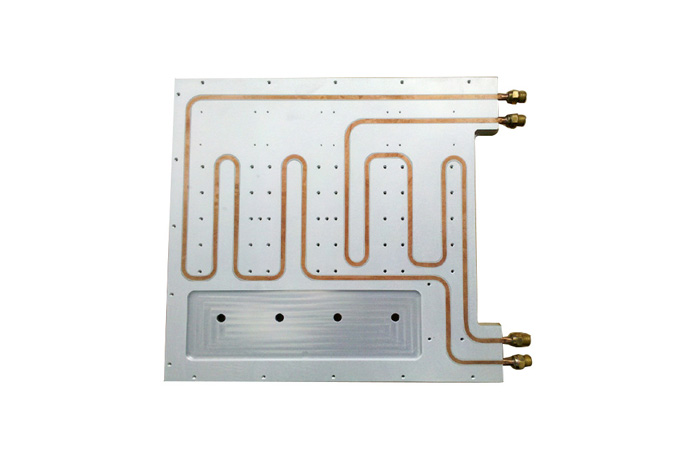

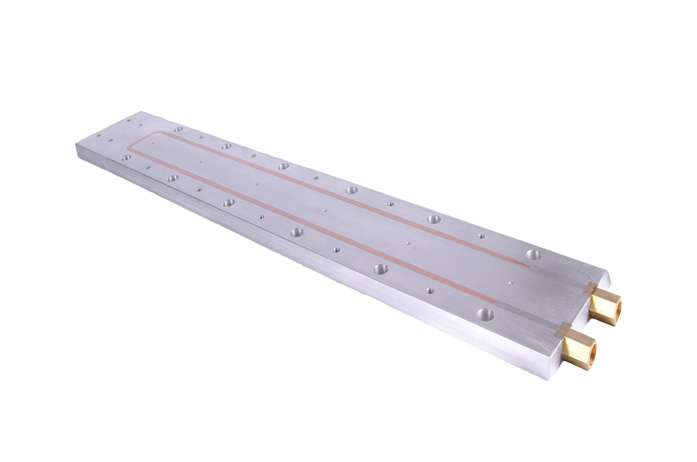

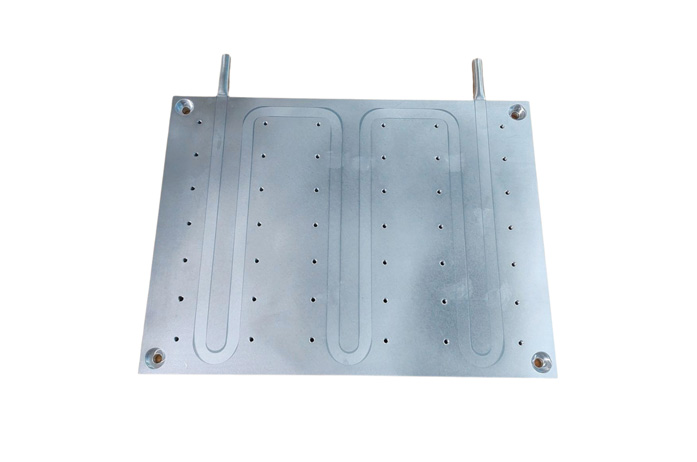

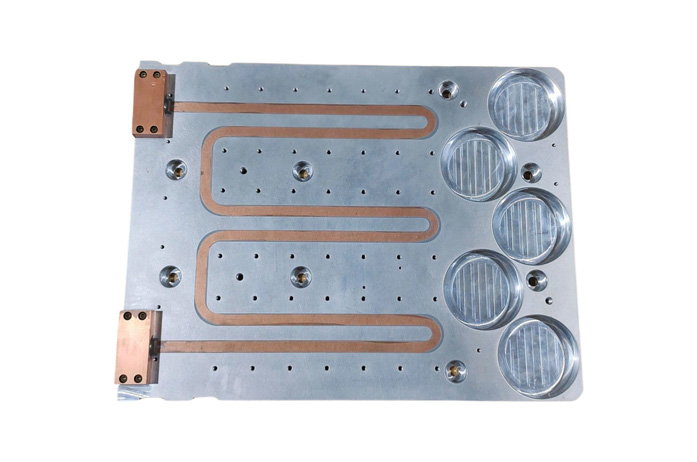

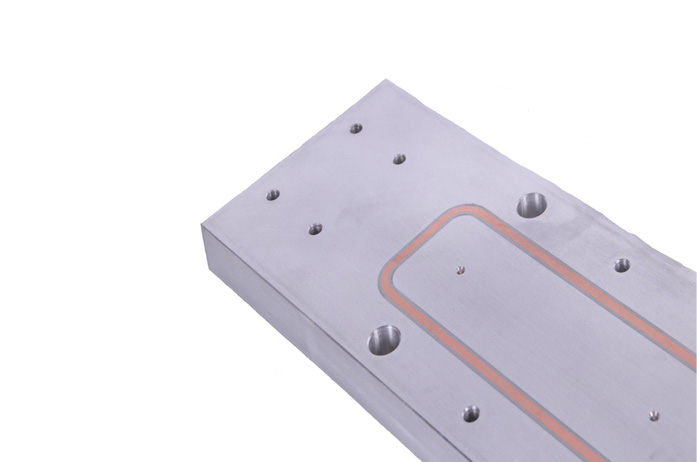

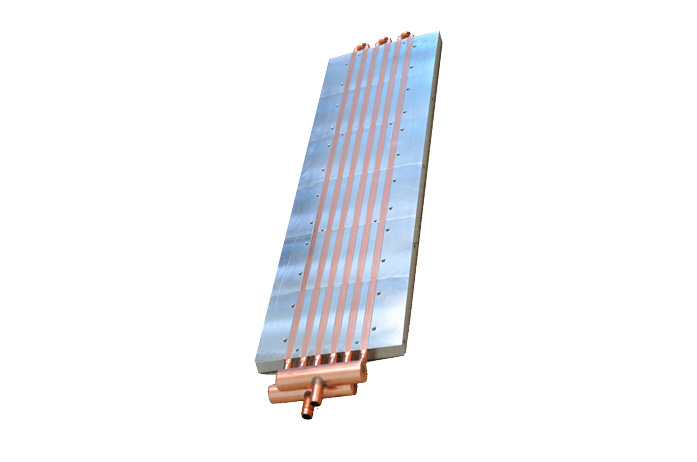

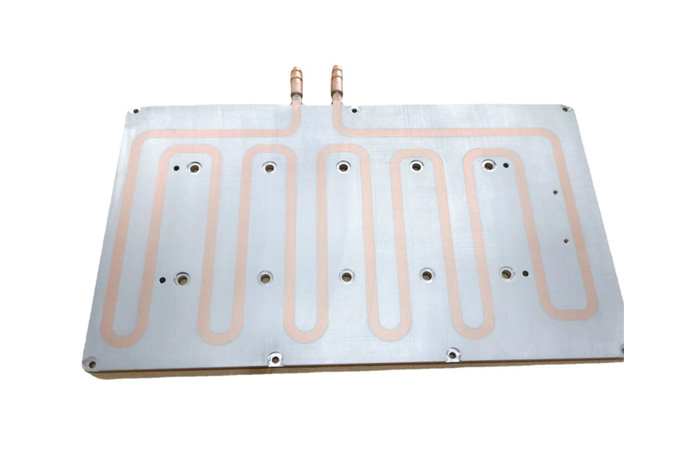

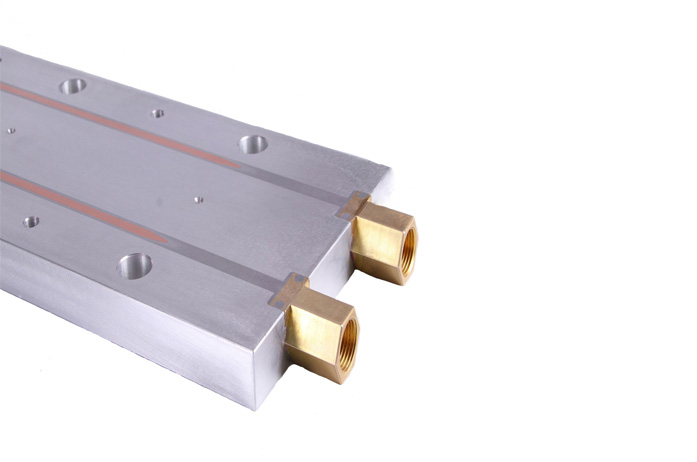

• Kühlplatten mit Rohren

• Technologie

• Erdverlegtes Rohr, geschweißtes Rohr, doppelseitiges Klemmrohr

• Zusätzlicher Prozess:

• Gelöten + CNC-Bearbeitung

• Material

• AL 6061, AL6063, Cu1100

• Größe/Farbe

• Maßgeschneidert

• Oberflächenbehandlung

• Sandstrahlen, Drahtziehen, Lackieren, Eloxieren, Galvanisieren

• Qualitätskontroll

• 100 % Inspektion

• Anwendung

• Elektrofahrzeuge, Stromversorgung, Kommunikationsausrüstung

• OEM

• Akzeptabel

Designpunkte von Kühlplatten mit Rohren

1、Auswahl des Basismaterials: Es sollte vermieden werden, dass in einem System zwei Metalle mit stark unterschiedlichem Elektrodenpotenzial verwendet werden, um elektrochemische Korrosion zu reduzieren.

2、Auswahl der Kühlplatte: Die Wahl basiert auf der Struktur des Flüssigkeitskühlsystems und ob es schwere Lasten tragen muss.

3、Bestimmung des Durchflusses: Da Wasserkühlsysteme relativ groß sind, wird normalerweise keine umfassende Simulation des gesamten Systems durchgeführt. Stattdessen wird zunächst der Durchfluss des Wasserkühlers festgelegt, und dann wird die Pumpe entsprechend dem Druckverlust des Systems ausgewählt.Nachdem die gesamte Wärme und die physikalischen Parameter des Arbeitsmediums festgelegt sind, besteht eine Umkehrbeziehung zwischen Durchflussrate und Temperaturerhöhung.
