• Typ

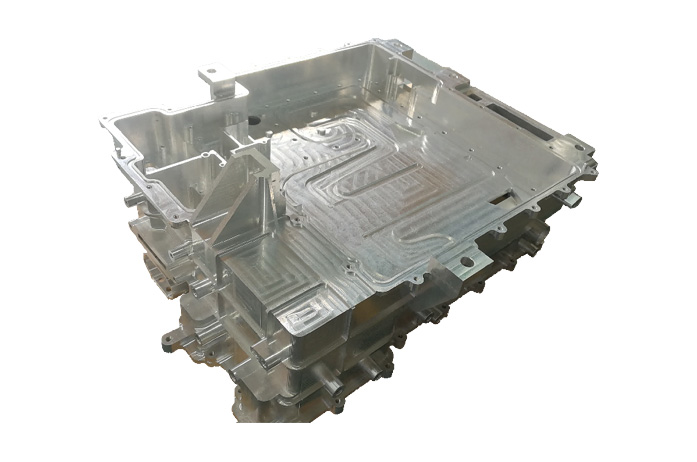

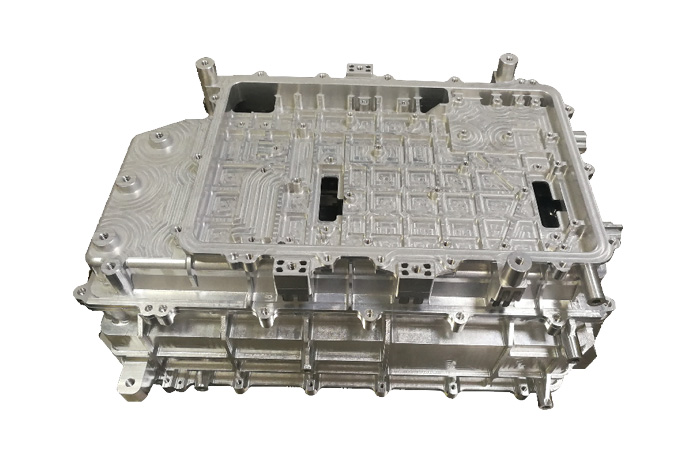

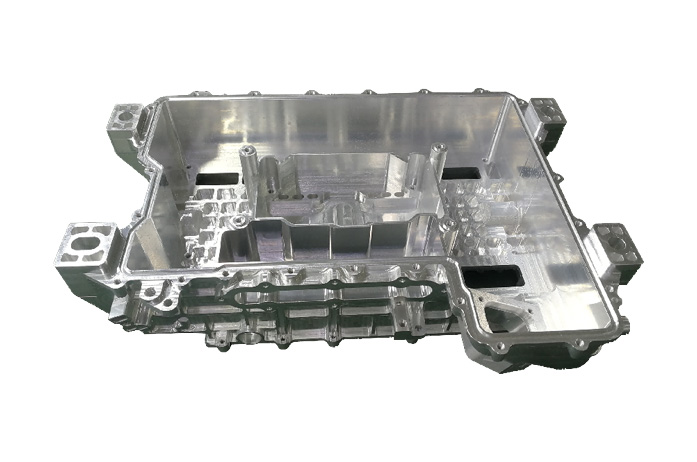

• Bearbeitete Teile

• Technologie

• CNC-Bearbeitung

• Zusätzlicher Prozess:

• CNC-Bearbeitung + Oberflächenbehandlung

• Material

• AL6061, AL5083, DC12, 316L, PEEK, PPS+GF40%

• Größe/Farbe

• Maßgeschneidert

• Oberflächenbehandlung

• Hartanodisieren, Verchromen (Vergolden), Eloxieren, Sandstrahlen

• Qualitätskontroll

• 100 % Inspektion

• Anwendung

• Brennstoffzellenfahrzeuge, Einlass- und Auslass-Sauerstoff-/Wasserstoffsysteme, Kühlsystemteile

• OEM

• Akzeptabel

Designpunkte von CNC-Bearbeitungsstücke

1、Hohlräume und Nuten:Die Tiefe von Hohlräumen wird empfohlen, das 4-fache der Hohlraumbreite nicht zu überschreiten.The cutting length of end mills is limited (usually 3 to 4 times their diameter).A cavity with a depth greater than 6 times the tool diameter is considered a deep cavity. With special tools, the ratio of tool diameter to cavity depth can be as high as 30:1.

2、Innenecken:Der Radius von senkrechten Ecken wird empfohlen, auf das ⅓-fache der Hohlraumtiefe (oder größer) zu setzen.Der Radius am Boden wird empfohlen auf 0,5 mm, 1 mm oder ohne Radius; jeder Radius ist möglich.

3、Dünnwandige Teile:Die minimale Wandstärke wird empfohlen auf 0,8 mm (Metall), 1,5 mm (Kunststoff); 0,5 mm (Metall), 1,0 mm (Kunststoff) sind ebenfalls möglich.

4、Löcher:Der Durchmesser sollte den Standardbohrergrößen entsprechen; jeder Durchmesser größer als 1 mm ist möglich, Löcher können mit Bohrern oder Fräsern bearbeitet werden.

5、Gewinde:Die minimale Gewindegröße ist M2; empfohlen wird M6 oder größer.

6、Toleranzen:Standardtoleranz ±0,1 mm, typische Toleranz ±0,02 mm.
