• Typ

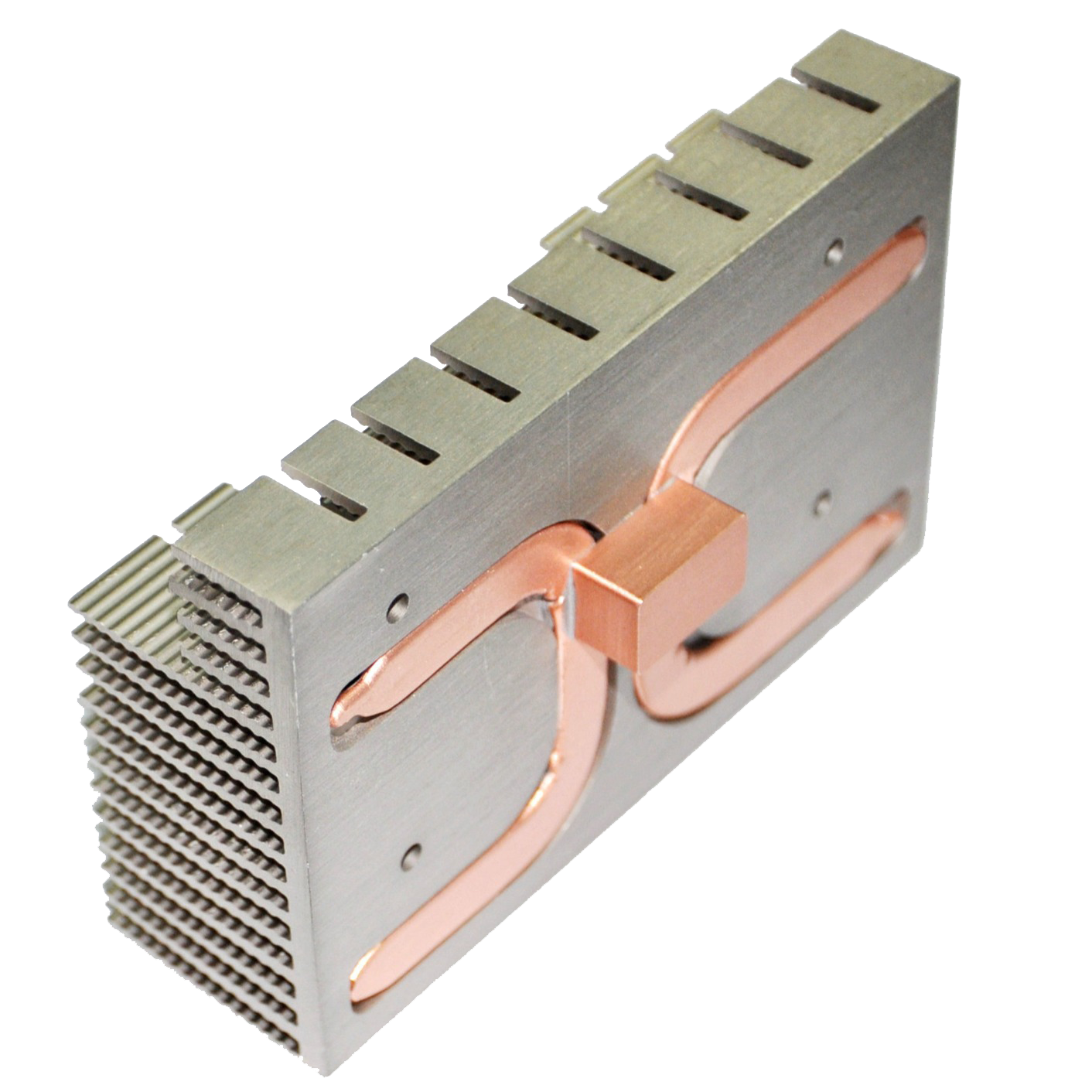

• Wärmerohrbaugruppe kühlkörper

• Technologie

• Biegen/Abflachung/Gelöten

• Zusätzlicher Prozess:

• Extrusion/Skiving+CNC-Bearbeitung

• Material

• Al1060, Al 6061, Al6063, Cu1100, Cu1020

• Größe/Farbe

• Maßgeschneidert

• Oberflächenbehandlung

• Sandstrahlen, Drahtziehen, Lackieren, Eloxieren, Galvanisieren

• Qualitätskontroll

• 100 % Inspektion

• Anwendung

• Mechanische Ausrüstung, Stromversorgung, elektronische Ausrüstung

• OEM

• Akzeptabel

Designpunkte von Wärmerohrbaugruppe kühlkörper

Die Wärmeübertragungsleistung der Heatpipe ist tatsächlich sehr leistungsstark, aber um ihre Wirkung besser entfalten zu können, ist eine präzise Abstimmung mit den grundlegenden Modulen und den fin sowie anderen Komponenten erforderlich.

1、Auswahl der Heatpipe:Heatpipes mit unterschiedlichen Kapillarstrukturen haben unterschiedliche Wärmeübertragungsleistungen. In der Praxis müssen zusätzlich Biege-, Flachpress- und andere Formgebungsprozesse durchgeführt werden, um den verschiedenen Wärmequellen gerecht zu werden. Zudem beeinflussen der Durchmesser, die Länge und die Montageausrichtung der Heatpipe ihre Wärmeübertragungsleistung.

2、Herstellung und Montage der kühlkörpers: Üblicherweise werden Kühlrippen aus gestanztem oder geschabtem Material zusammen mit Heatpipes verwendet. Die Dicke, Länge, der Abstand und die Anordnung der kühlkörper sowie die Verbindungstechnik zwischen den Rippen und der Heatpipe, wie das Durchführen der Rippen oder das Reflow-Löten, beeinflussen die gesamte Wärmeableitungsleistung.

3、Montageschweißen: Die Basisplatte, die Heatpipes und die Kühlrippen werden schließlich durch Löten zusammengefügt. Die Ebenheit der Basisplatte, die Verbindung der Rippen mit der Basisplatte und den Heatpipes sowie die Löten der Heatpipes zur Basisplatte können zusätzlichen Wärmewiderstand erzeugen.
