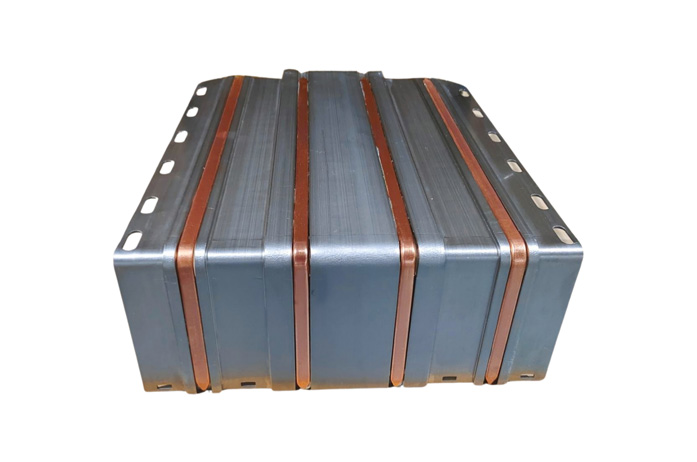

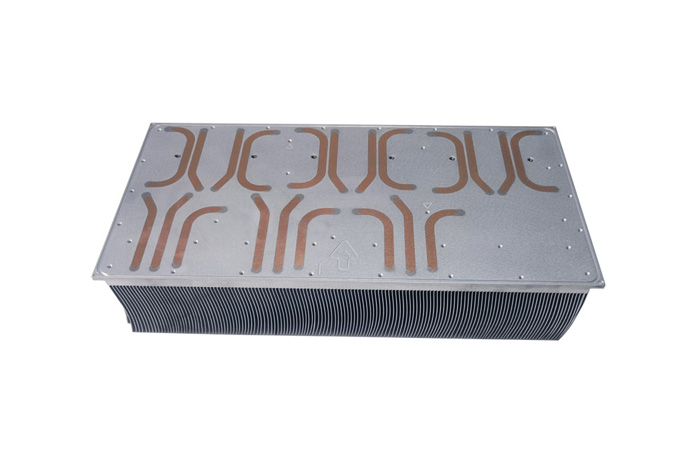

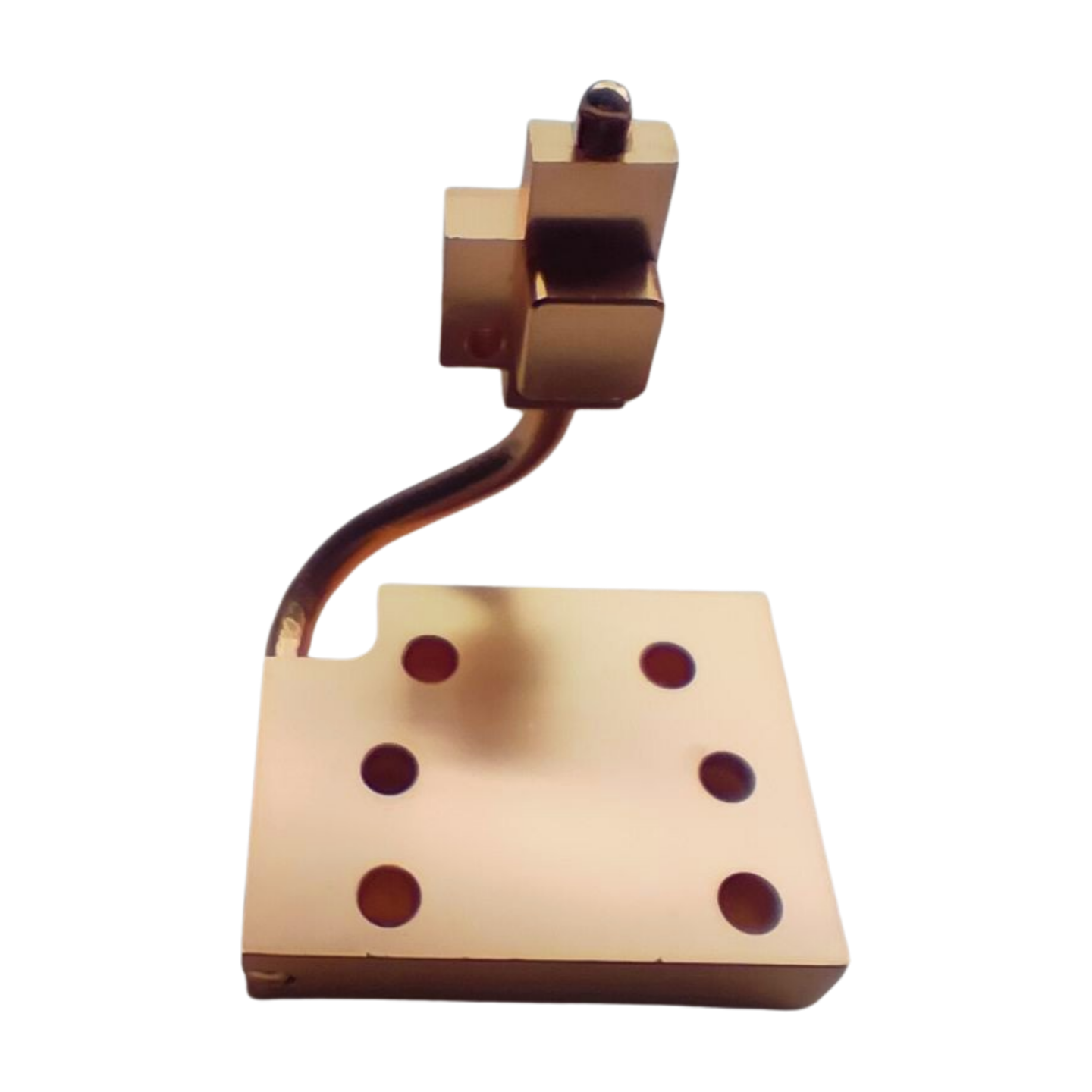

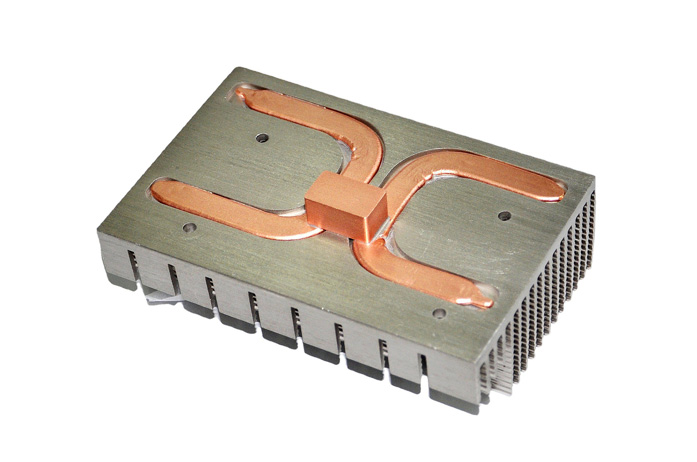

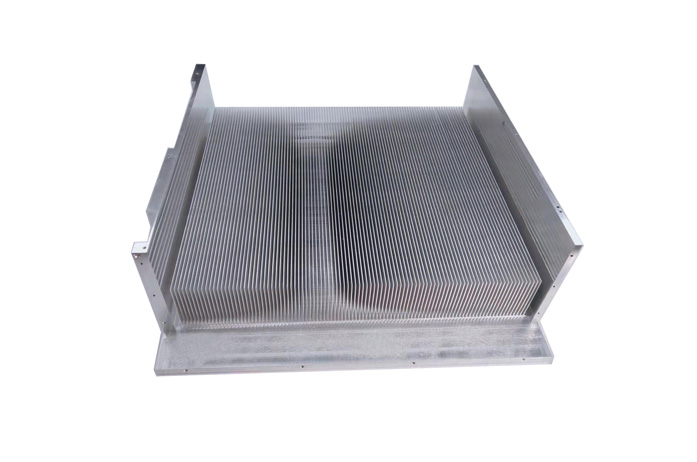

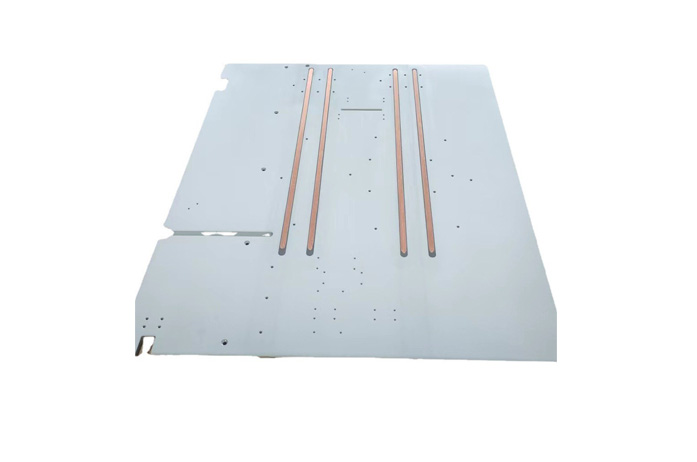

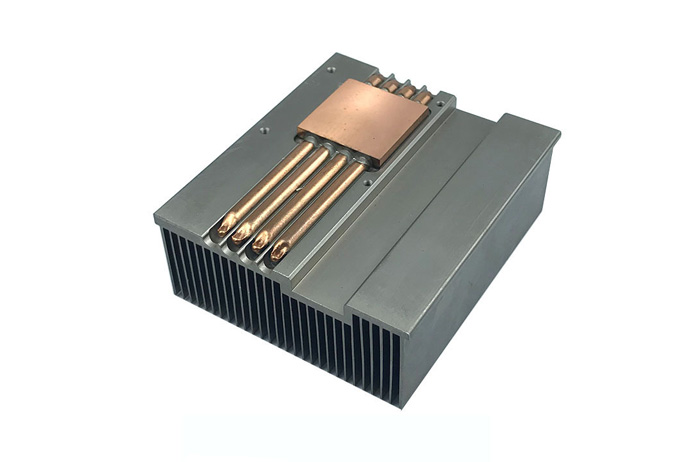

Wärmerohrbaugruppe kühlkörper ist ein Wärmeableitungsgerät, das das Prinzip der Heatpipe anwendet und normalerweise aus einer Kühlbasisplatte, Heatpipes und Kühlrippen besteht, die miteinander verlötet sind. Es kann das Problem der Wärmeableitung in engen Räumen oder bei starker Wärmeentwicklung lösen und den Widerspruch zwischen Heizleistung und effektiver Wärmeableitung überwinden, den traditionelle Kühlmethoden nicht bewältigen können.

Die Heatpipe ist ein Wärmeübertragungselement, dessen Wärmeübertragungs-effizienz das Mehrfache von Metall erreichen kann. Sie besteht aus drei Hauptbestandteilen: einem versiegelten Gehäuse, einem Arbeitsfluid und einer Kapillarstruktur. Das Arbeitsfluid verdampft durch die Wärmeaufnahme auf der heißeren Seite und kondensiert durch die Wärmeabgabe auf der kühleren Seite.Das Arbeitsfluid ändert seine Phase innerhalb des Anwendungstemperaturbereichs. Das Gehäuse hält das Arbeitsfluid der Heatpipe vakuumversiegelt, um eine kontinuierliche Wärmeübertragung über Jahrzehnte hinweg zu ermöglichen.

1、Gute Wärmeleitfähigkeit: Starke Wärmeübertragung mit relativ niedrigem Wärmewiderstand, der 100 bis 1000 Mal höher ist als bei Kupferrohren derselben Größe. Die Wärmeübertragungsrichtung ist umkehrbar, sodass jede Seite als Verdampfer- oder Kondensatorseite fungieren kann.

2、Breites Anwendungsfeld: Geeignet für einen großen Temperaturbereich, von tiefen Temperaturen bis -243°C bis zu hohen Temperaturen über 1000°C.Und selbst bei geringfügigen Temperaturunterschieden kann eine große Menge Wärme transportiert werden.

3、Hohe Kompatibilität: Einfache, kompakte Struktur, leichtes Gewicht, kleines Volumen und einfache Wartung.Durch den Einsatz der Heatpipe-Technologie kann eine zufriedenstellende Wärmeableitungsleistung erzielt werden, möglicherweise ohne Lüfter oder bei Verwendung von Motoren mit niedriger Drehzahl und geringem Luftstrom. Dies ist besonders geeignet für Anwendungen mit hoher Wärmeleistung und niedrigen Geräuschanforderungen.Mit der fortlaufenden Verbesserung der Heatpipe-Verarbeitungstechnologie werden ihre Zuverlässigkeit, Sicherheit und Haltbarkeit weiter erhöht, während die Kosten und Preise weiter gesenkt werden.

Die Wärmeübertragungsleistung der Heatpipe ist tatsächlich sehr leistungsstark, aber um ihre Wirkung besser entfalten zu können, ist eine präzise Abstimmung mit den grundlegenden Modulen und den fin sowie anderen Komponenten erforderlich.

1、Auswahl der Heatpipe: Heat pipes with different capillary structures have certain differences in heat transfer performance. In practical applications, forming processes such as bending and flattening need to be carried out to meet the heat dissipation needs of different heat sources. In addition, the diameter, length, and assembly direction of heat pipes can also affect their heat transfer performance.

2、Herstellung und Montage der kühlkörpers: Üblicherweise werden Kühlrippen aus gestanztem oder geschabtem Material zusammen mit Heatpipes verwendet. Die Dicke, Länge, der Abstand und die Anordnung der kühlkörper sowie die Verbindungstechnik zwischen den Rippen und der Heatpipe, wie das Durchführen der Rippen oder das Reflow-Löten, beeinflussen die gesamte Wärmeableitungsleistung.

3、Montageschweißen: Die Basisplatte, die Heatpipes und die Kühlrippen werden schließlich durch Löten zusammengefügt. Die Ebenheit der Basisplatte, die Verbindung der Rippen mit der Basisplatte und den Heatpipes sowie die Löten der Heatpipes zur Basisplatte können zusätzlichen Wärmewiderstand erzeugen.

1、Ideal für Anwendungen mit hoher Wärmeableitung, begrenztem Raum und Anforderungen an niedrigen Geräuschpegel und Umweltfreundlichkeit.

2、Die optimale Lösung für Kühlkörper wird normalerweise durch Kosten und Leistung bestimmt. Heatpipe-Modulkühlkörper können aus Heatpipes unterschiedlicher Struktur, Finnen unterschiedlicher Verarbeitung und Basismaterialien zusammengesetzt und verlötet werden. Daher variiert der Kostenbereich eines einzelnen Kühlmoduls stark, abhängig von den spezifischen Anwendungsbedingungen und -anforderungen.

3、Walmate kann Ihnen basierend auf Ihrem spezifischen Anwendungsszenario und Ihrem Bedarfsumfang professionelle und kostengünstigere Empfehlungen geben.
