Система накопления энергии в аккумуляторах

Система накопления энергии в аккумуляторах – это система накопления энергии, в которой аккумулятор используется в качестве носителя. Отличается от традиционного ископаемого топлива. Данная система может запасаться такими возобновляемыми источниками, как солнечная энергия и энергия ветра. Также может высвобождать их, когда необходимо привести в баланс снабжение и потребность энергии.

Технлогия и тенденции торговли

Вслед за непрерывным увеличением спроса на системы хранения энергии большой емкости, высокой мощности и высокой плотности энергопотребления на электростанциях с сетевым накоплением энергии и в автономных системах хранения энергии система накопления энергии с жидкостным охлаждением (BESS) становится основным методом отрасли. Кроме того, ввиду ориентации клиентов на окупаемость инвестиций и период погашения растет тенденция аккумуляторных систем хранения энергии с высокой скоростью заряда-разряда (BESS).

Увеличенный объем, более высокая удельная мощность и высокие скорости заряда и разряда повышают риск перегрева системы, поэтому спрос на накопители энергии и терморегулирования также возрастает. Следовательно, в дальнейшем также требуется повышать эффективность теплопередачи при накоплении энергии и терморегулировании.


Методы системы
накопления энергии
с жидкостным охлаждением
Особенности технологии жидкостного охлаждения

Технология жидкостного охлаждения использует жидкость в качестве среды для теплообмена. По сравнению с воздухом жидкость имеет большую теплопроводность и более низкое сопротивление потоку, что может обеспечить более быструю и более высокую теплоотдачу. Кроме того, система жидкостного охлаждения не требует конструкции воздуховодов, что сокращает использование механических компонентов, таких как вентиляторы, снижает частоту отказов, уровень шума, экологичность и экономит площадь помещения. Она больше подходит для крупномасштабных электростанций с накопителем энергии мощностью выше MW. Он широко используется в области обеспечения высокой плотности энергии аккумулятора и высокой скорости зарядки и разрядки.

Почему системы жидкостного охлаждения приобретают все большую популярность?

Температура аккумулятора ниже: при одинаковой температуре на входе и предельной скорости ветра и расхода жидкости жидкостное охлаждение может еще больше снизить температуру, и максимальная температура аккумулятора будет на 3-5 градусов Цельсия ниже, чем при воздушном охлаждении;

Низкое энергопотребление при работе: для достижения той же средней температуры аккумулятора требуется, чтобы при воздушном охлаждении расход энергии был примерно в 3-4 раза больше, чем при жидкостном охлаждении;

Низкий риск перегрева аккумулятора: схема жидкостного охлаждения основана на большом потоке охлаждающей среды-носителя, что позволяет аккумулятору рассеивать тепло и перераспределять его между батарейными модулями, быстро подавлять постоянное ухудшение температурного режима и снижать риск перегрева;

Гораздо меньше инвестиционных затрат: поскольку в системе жидкостного охлаждения проще обеспечить комфортную температуру аккумулятора по сравнению с системой воздушного охлаждения, срок службы аккумулятора может быть увеличен более чем на 20%, а затраты на жидкостное охлаждение уменьшаются с точки зрения общего срока службы.


Принцип работы системы
накопления энергии
с жидкостным охлаждением (BESS)
Охлаждающая нагрузка

Хладагент выделяет тепло, поглощаемое охлаждающей пластиной аккумулятора, через испаритель, а затем подает электроэнергию, вырабатываемую при работе водяного насоса, на охлаждающую пластину для поглощения тепла, вырабатываемого оборудованием.

Охлаждение хладагента

Во время работы установки испаритель (пластинчатый теплообменник) поглощает тепло из системы циркуляции хладагента за счет испарения хладагента, а при конденсации хладагента тепло выделяется в окружающую воздушную среду. Сконденсированный хладагент возвращается в испаритель через расширительный клапан, и процесс циклического испытания повторяется

Продукты и услуги

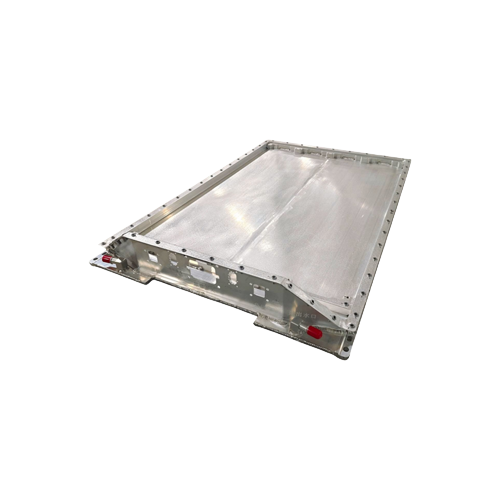

Холодная тарелка

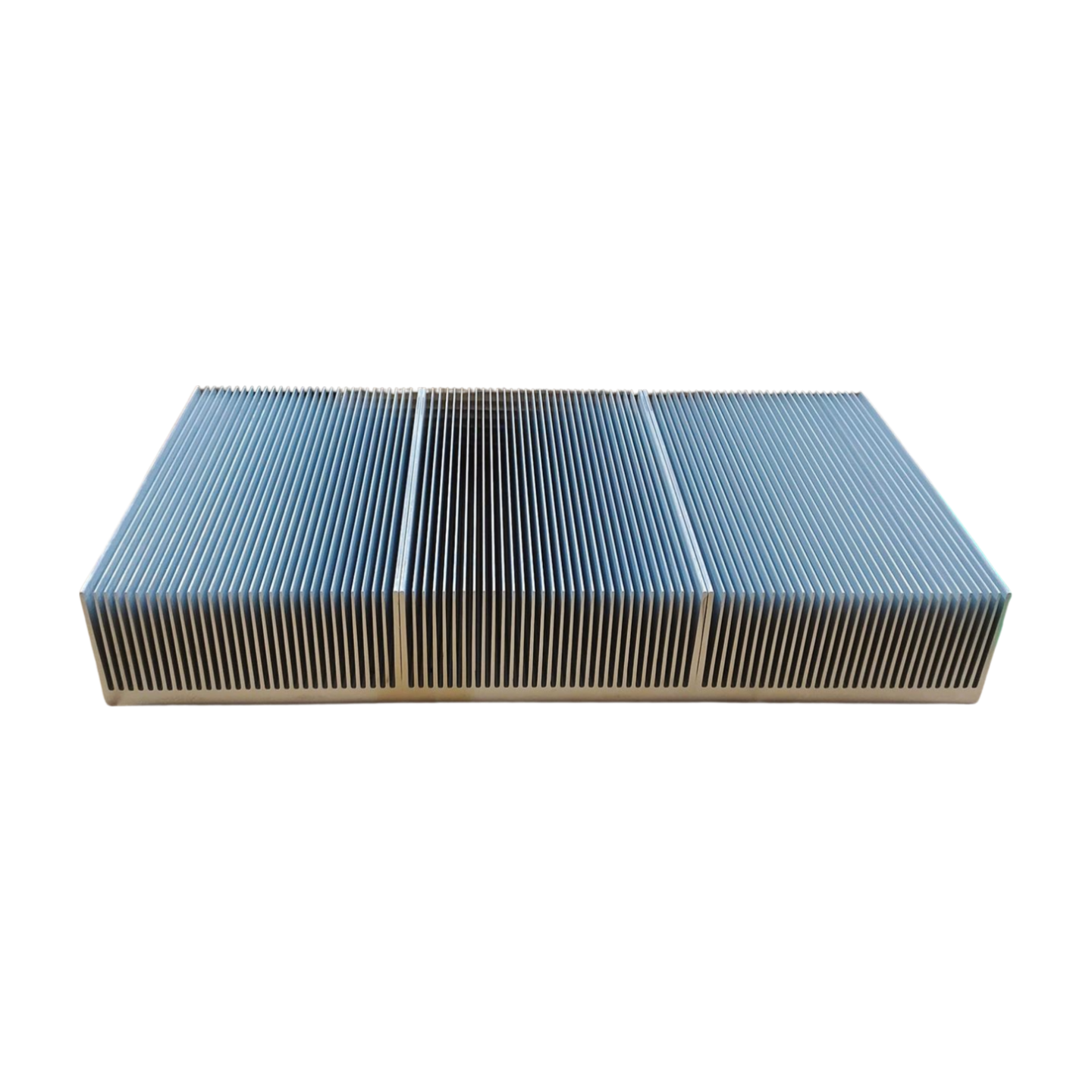

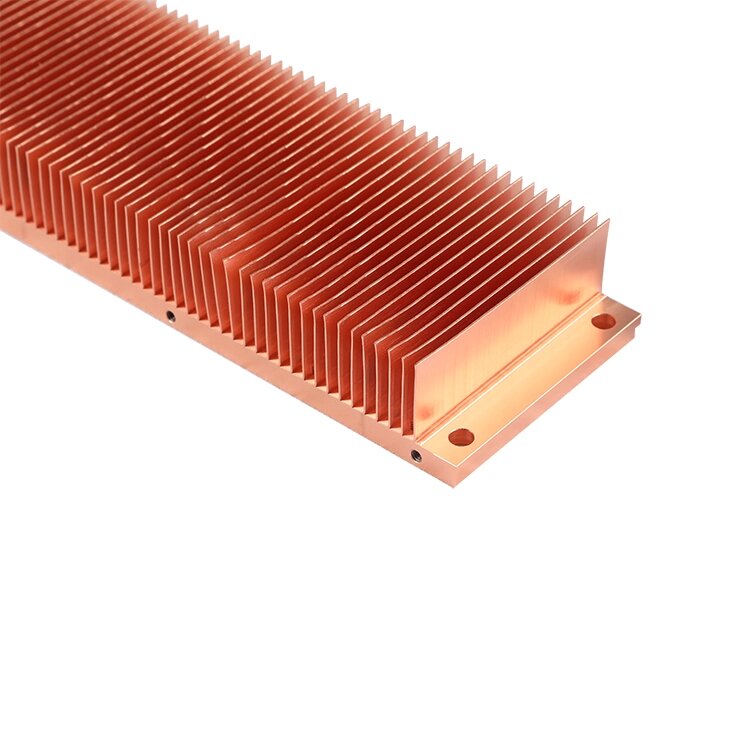

РАДИАТОР
УСЛУГИ С ДОБАВЛЕННОЙ СТОИМОСТЬЮ
Примеры применения
и истории успеха
Полностью герметичная конструкция блока хранения энергии丨Предыдущая статья: Конструкция герметичного корпуса аккумуляторного блока
Полностью герметичная конструкция блока хранения энергии является ключом к обеспечению его безопасности и долгосрочной стабильной работы. Герметизация по сути представляет собой использование устройства для закрытия (герметизации) зазора или обеспечения герметичности соединения. Полностью герметичная конструкция может эффективно предотвратить утечку жидкости и газа внутри элемента батареи, что имеет решающее значение для обеспечения безопасной и стабильной работы системы хранения энергии. Поэтому при проектировании необходимо учитывать как герметичность, так и герметизацию жидкой среды. В реальной эксплуатации конструкция уплотнения пакета хранения энергии должна всесторонне учитывать множество факторов, таких как материалы, процессы, испытательное оборудование, условия окружающей среды и производственные процессы, чтобы гарантировать, что ее уплотнительные характеристики могут соответствовать ожидаемым стандартам. В этой статье объясняется практика применения и ключевые моменты конструкции уплотнения пакета хранения энергии в реальной инженерии с точки зрения герметичности корпуса пакета, герметичности жидкостного цикла охлаждения и жидкостной охлаждающей среды.
