首页 产品 液冷板 搅拌摩擦焊工艺
COLD AIR SERIES
  • 工况

  • 0.5C-1C

  • 安装位置

  • 底部液冷

  • 电芯成组

  • 48S/52s

  • 表面处理

  • 喷砂、拉丝、喷漆、阳极氧化、电镀

  • 质量控制

  • 全检

  • 应用

  • 工商业储能、大储

  • OEM

  • 接受


FSW Cold Plate 001
更多
查询 资源下载

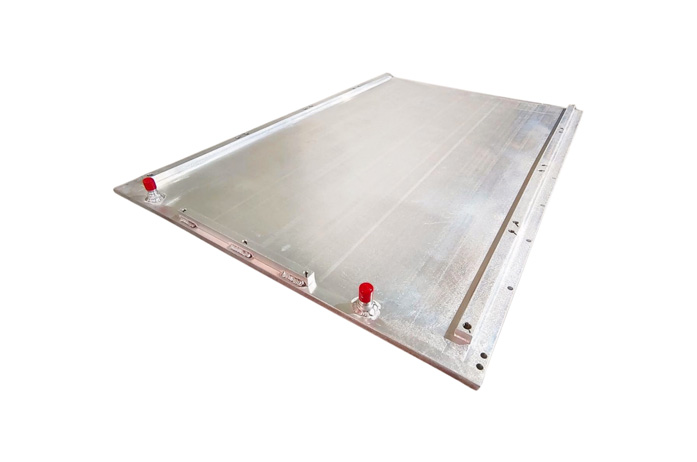

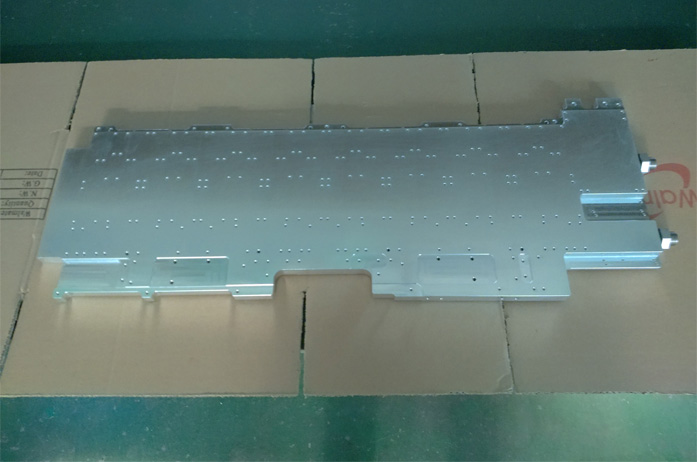

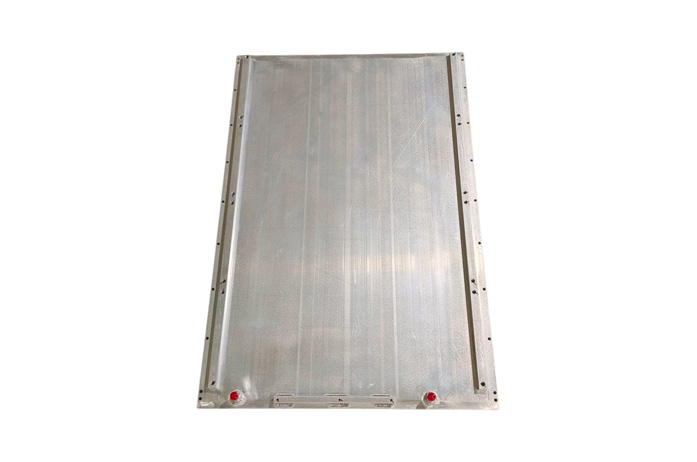

搅拌摩擦焊FSW水冷板
搅拌摩擦焊水冷板
搅拌摩擦焊液冷板
搅拌摩擦焊FSW水冷板
搅拌摩擦焊水冷板
搅拌摩擦焊水冷板
搅拌摩擦焊液冷板
搅拌摩擦焊FSW水冷板
产品特性
加工工艺
查询
设计要点
KEY POINT OF DESIGN

搅拌摩擦焊(FSW)液冷板设计要点

1、流道设计:根据制造工艺和产品工况、热阻分布等因素设计冷板流道结构,冷板大小、流道结构、进出口位置。

2、流道设计需要满足如下搅拌摩擦焊工艺要求

盖板焊接结构:主要有搭接、对搭接、非平面三种焊接结构,对搭接为常规的水冷板焊接结构,焊接效果最佳,盖板搭接台阶不小于1mm,避免焊接过程压塌;

盖板加工余量:因为焊接完成后要做表面铣平,所以盖板厚度一般要留有CNC加工余量,一般的盖板厚度为2~3mm,留有0.5mm左右的余量,可以满足1兆帕内的压力。

焊缝边缘余量:焊缝边缘要留有搅拌摩擦焊搅拌头余量,一般3mm的盖板,边缘至少需要留5mm余量,避免边缘焊接压塌,设计前最好与焊接工艺方沟通下。
